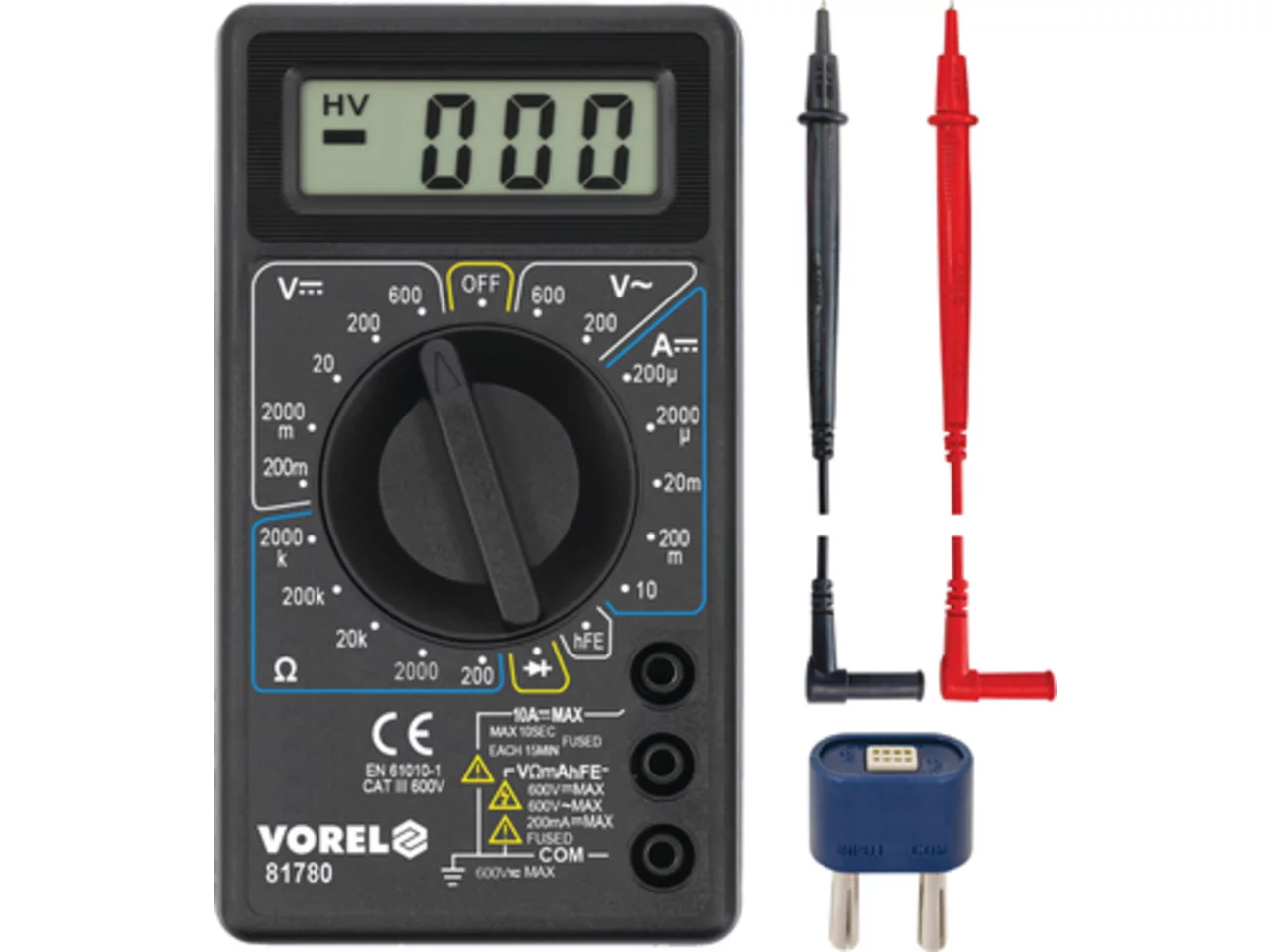

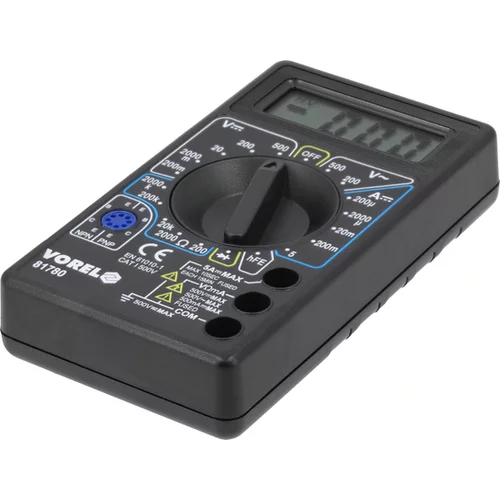

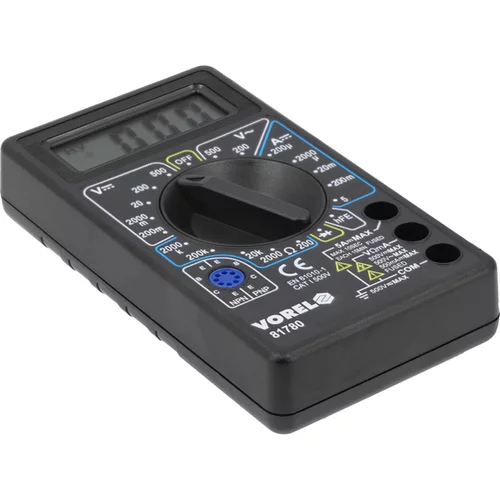

DIGITÁLNY UNIVERZÁLNY METER

Univerzálny merací prístroj 81780 s manuálnym rozsahom umožňuje vykonávať základné elektrické merania.

Základné merania:

• meranie striedavého napätia: A.C. 0-500 V
• meranie stejnosmerného napätia: D.C. 0-500 V
• meranie prúdu stejnosmerného: D.C. 0-5 A
• meranie odporu: 0-2 MΩ
• test diódy: IF 1 mA, UR 1,5 V

Dodatočné merania:

• test tranzistorov hFe: 0-1000, integrovaný merací zásuvkový konektor

Precision measurements:

Príklad stanovenia presnosti pre meranie striedavého prúdu AC. Výpočet pre výsledok merania: 235 V

• presnosť meracieho prístroja 81780 pre tento rozsah je: ±(1,2% + 10), rozlíšenie 1 V
• výpočet chyby merania vzorec: (výsledok merania x 2%) + 10 x rozlíšenie
• výpočet: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V

Výsledok s zohľadnením meracej chyby pre ukazovateľ 235 V = 235 ± 12,82 V*

• výsledok s zohľadnením meracej chyby pre ukazovateľ merania stejnosmerného napätia: 12 V = 12 ± 0,08 V

Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie.

*Merací prístroj 81780 neobsahuje funkciu merania true rms, preto je uvedený výsledok platný len pre správny sinusový priebeh.

Dodatočné informácie:

• LCD displej, maximálny zobrazovaný výsledok: 1999

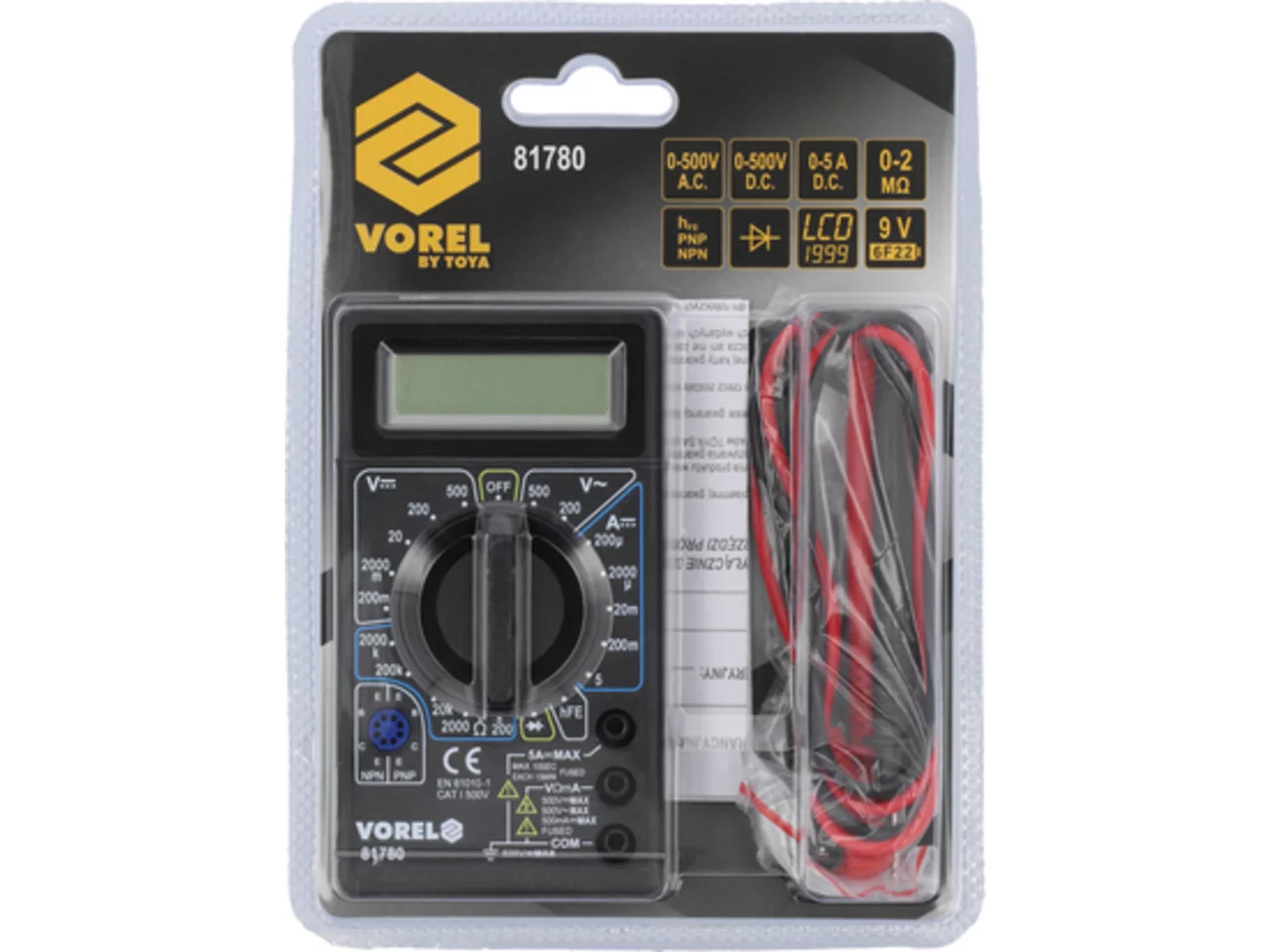

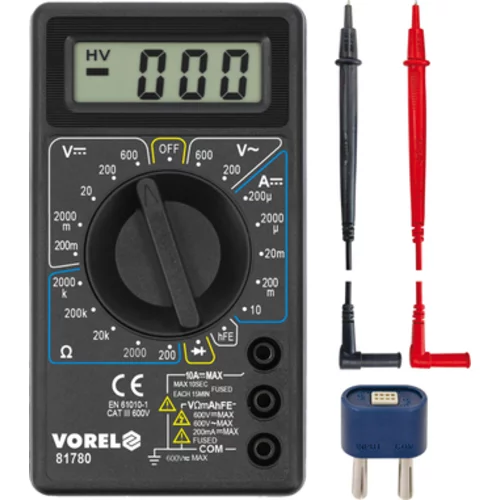

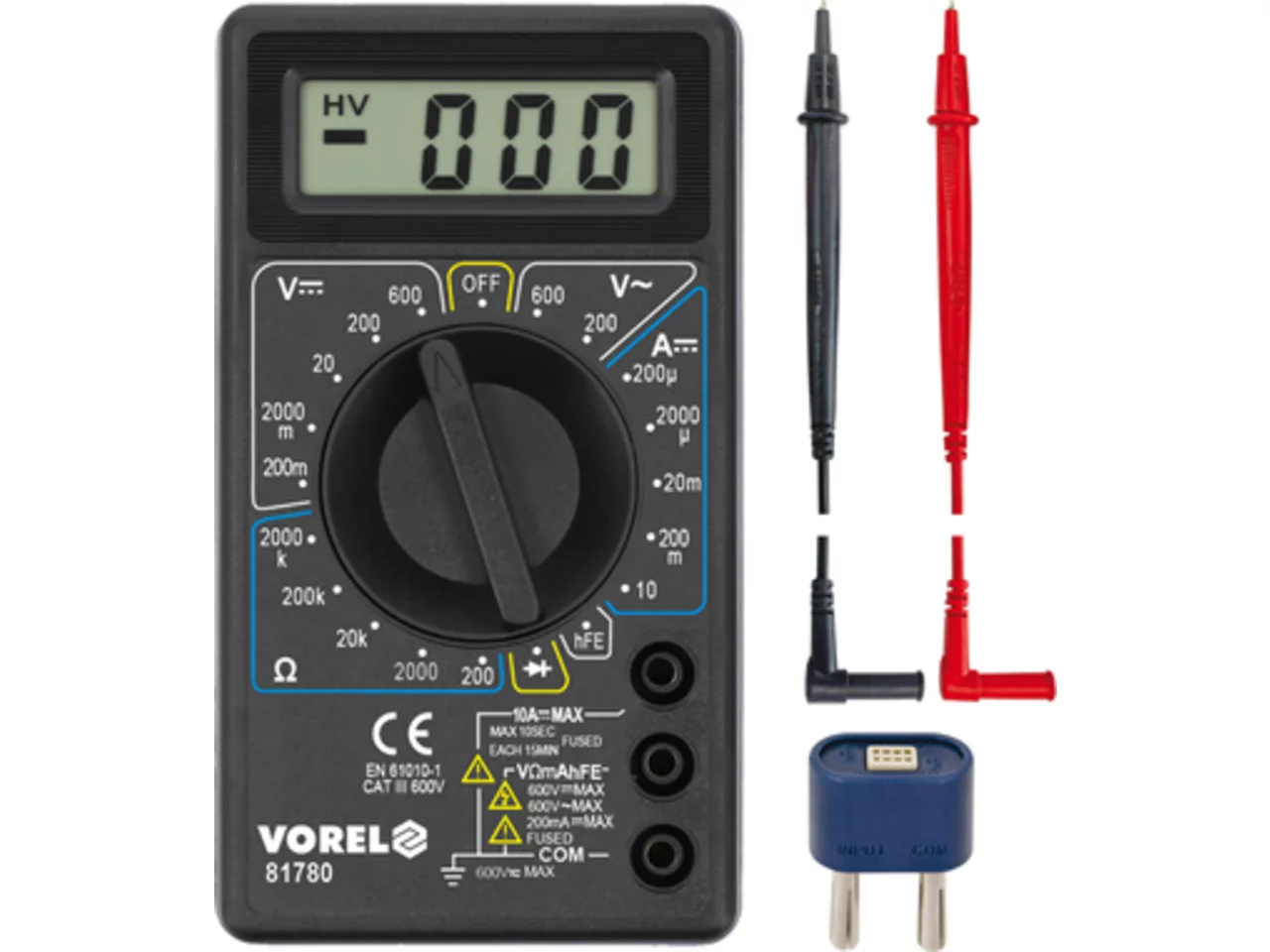

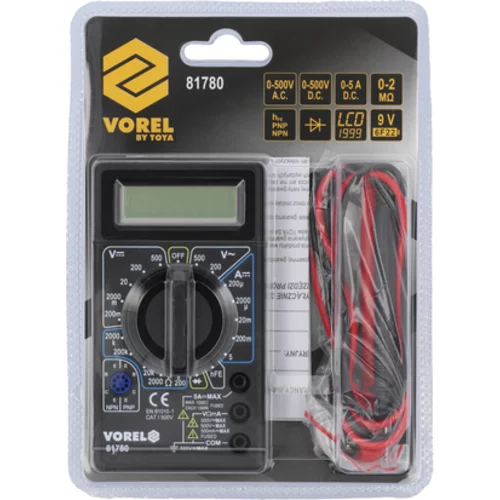

• sady meracích sond
• konštrukcia s ochranou pred preťažením
• plastový obal
• indikátor nízkej úrovne batérie
• napájanie: batéria 9 V (6F22)

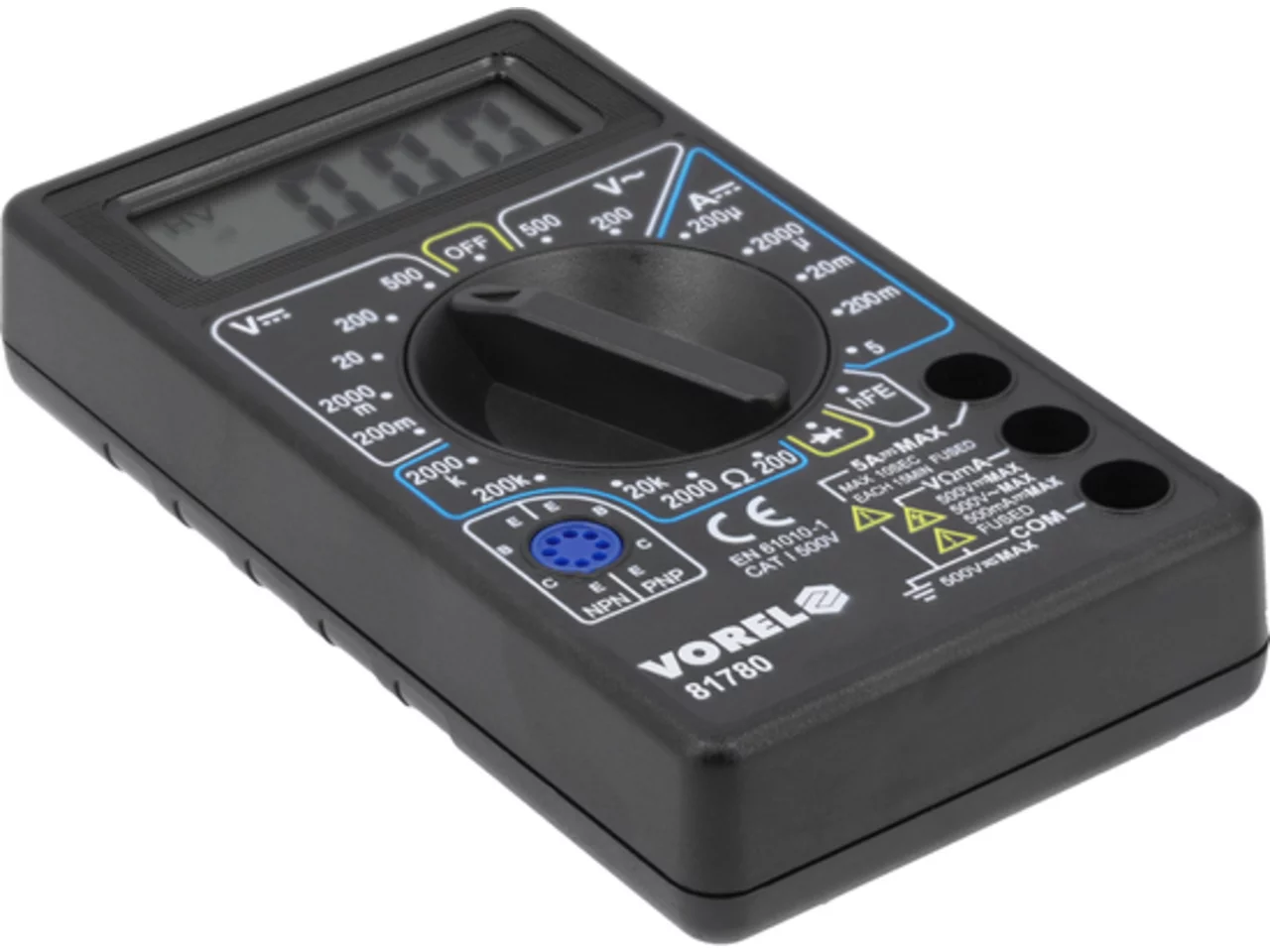

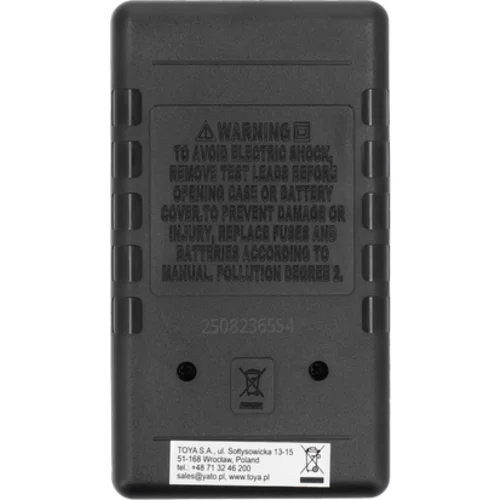

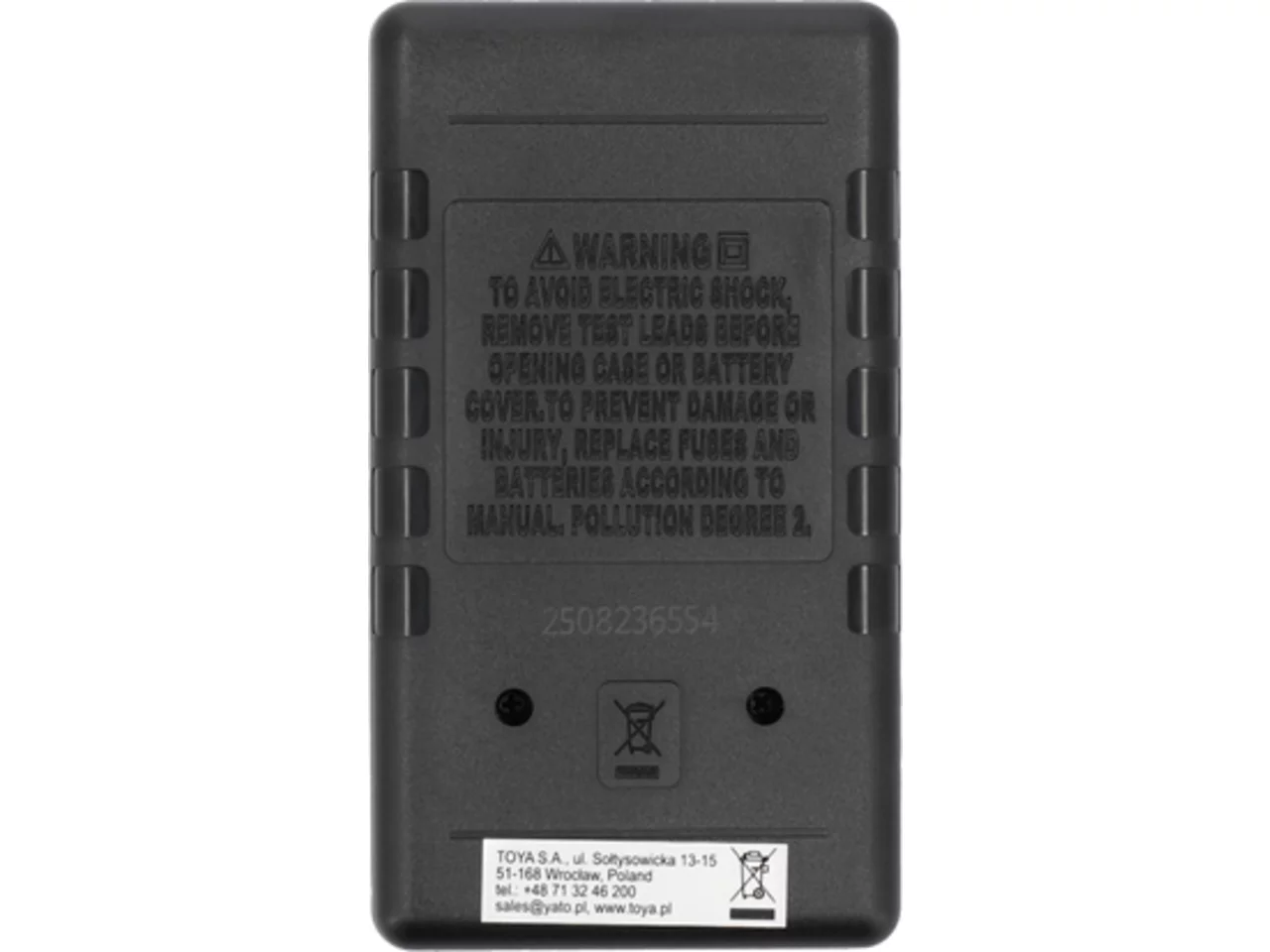

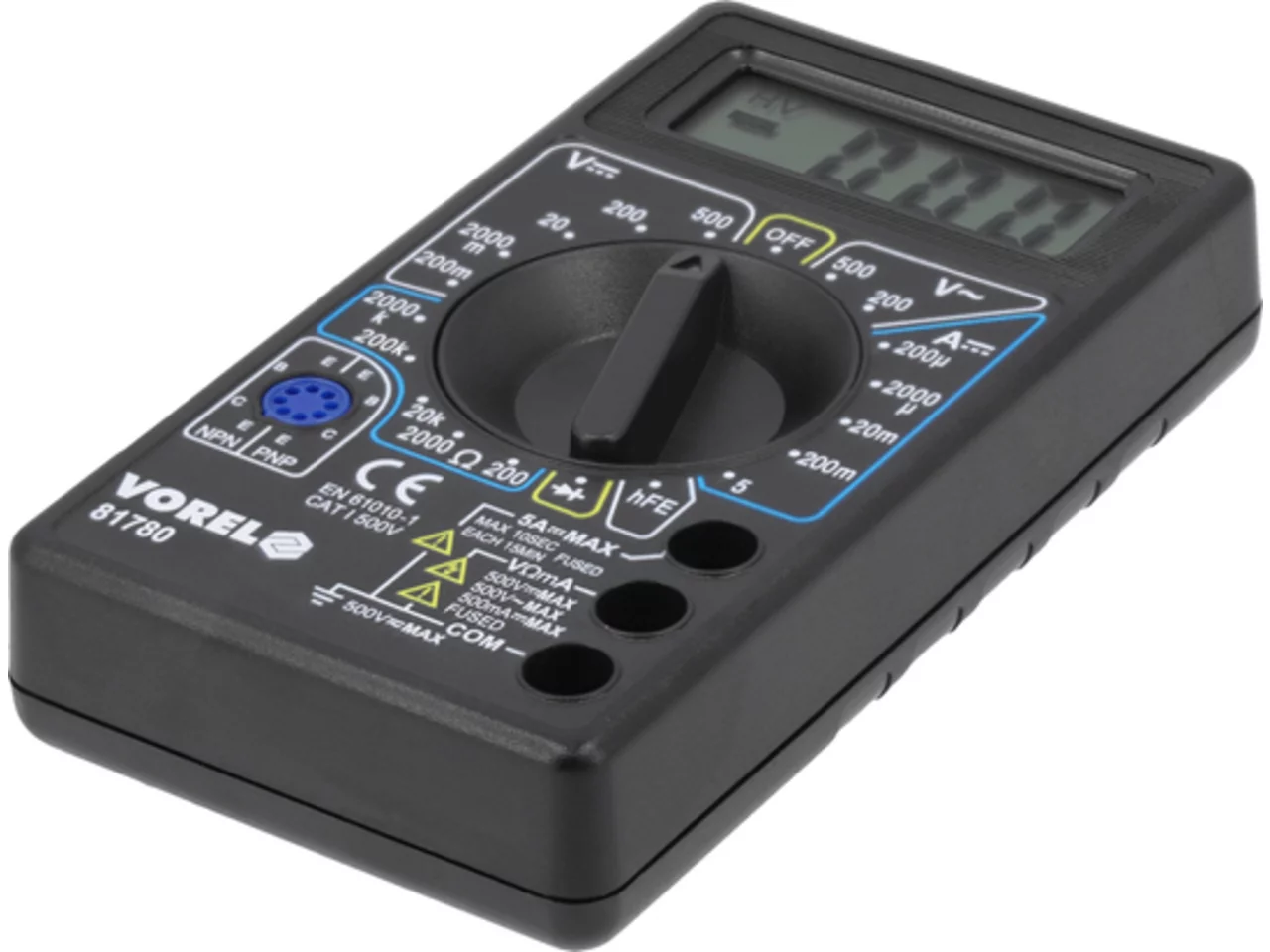

Vizuálny popis:

Pozor!

Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym prepínaním rozsahu pomocou otočného gombíka je potrebné postupovať postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok - inak hrozí poškodenie zariadenia.
