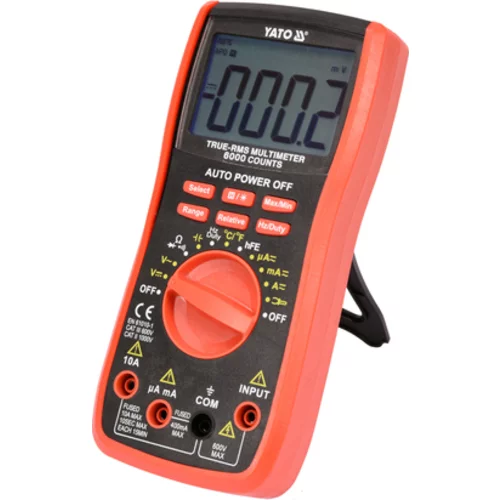

MULTIFUNKČNÝ DIGITÁLNY MERAČ TRUE RMS S AUTOMATICKÝM ROZSAHOM

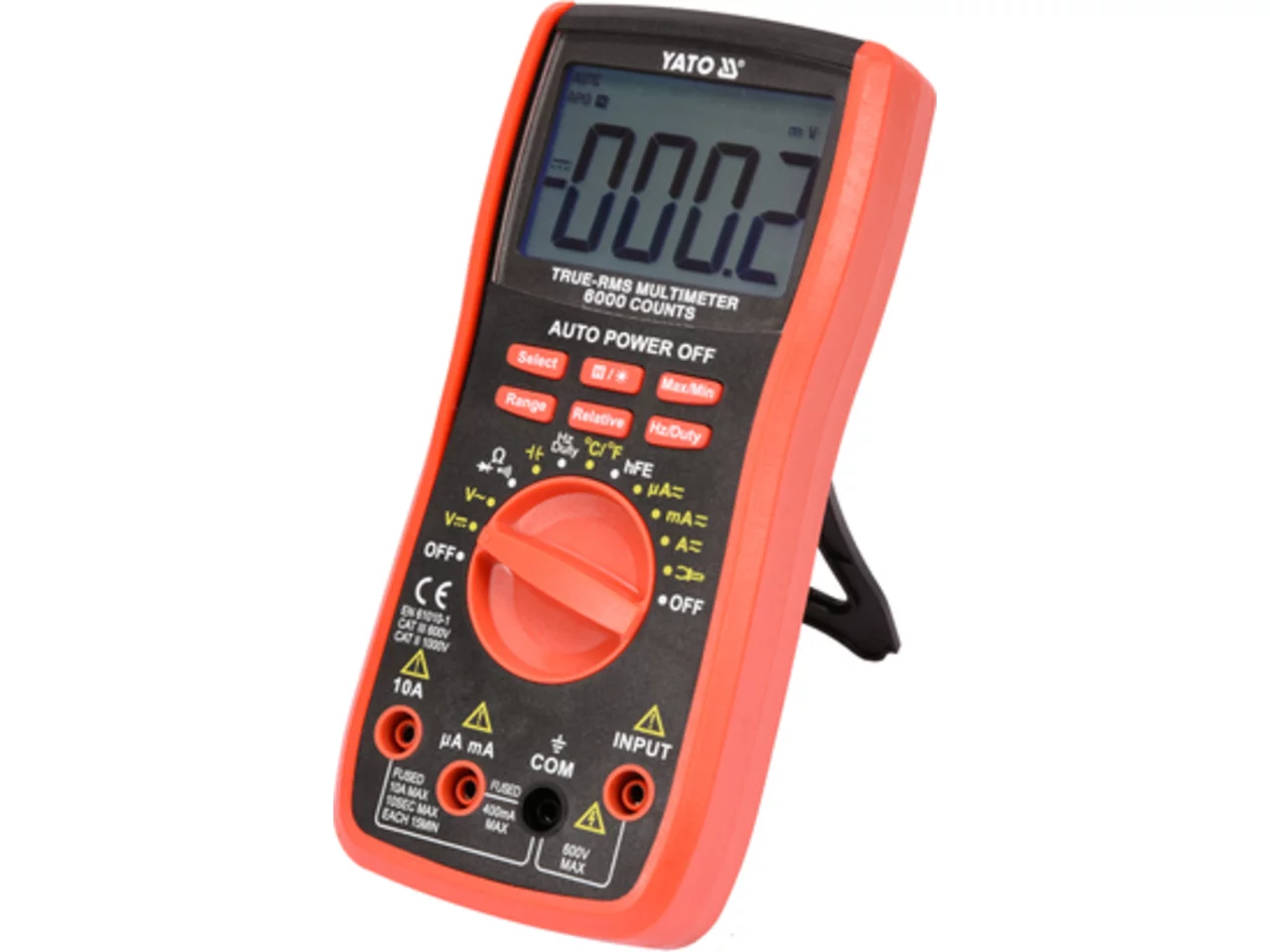

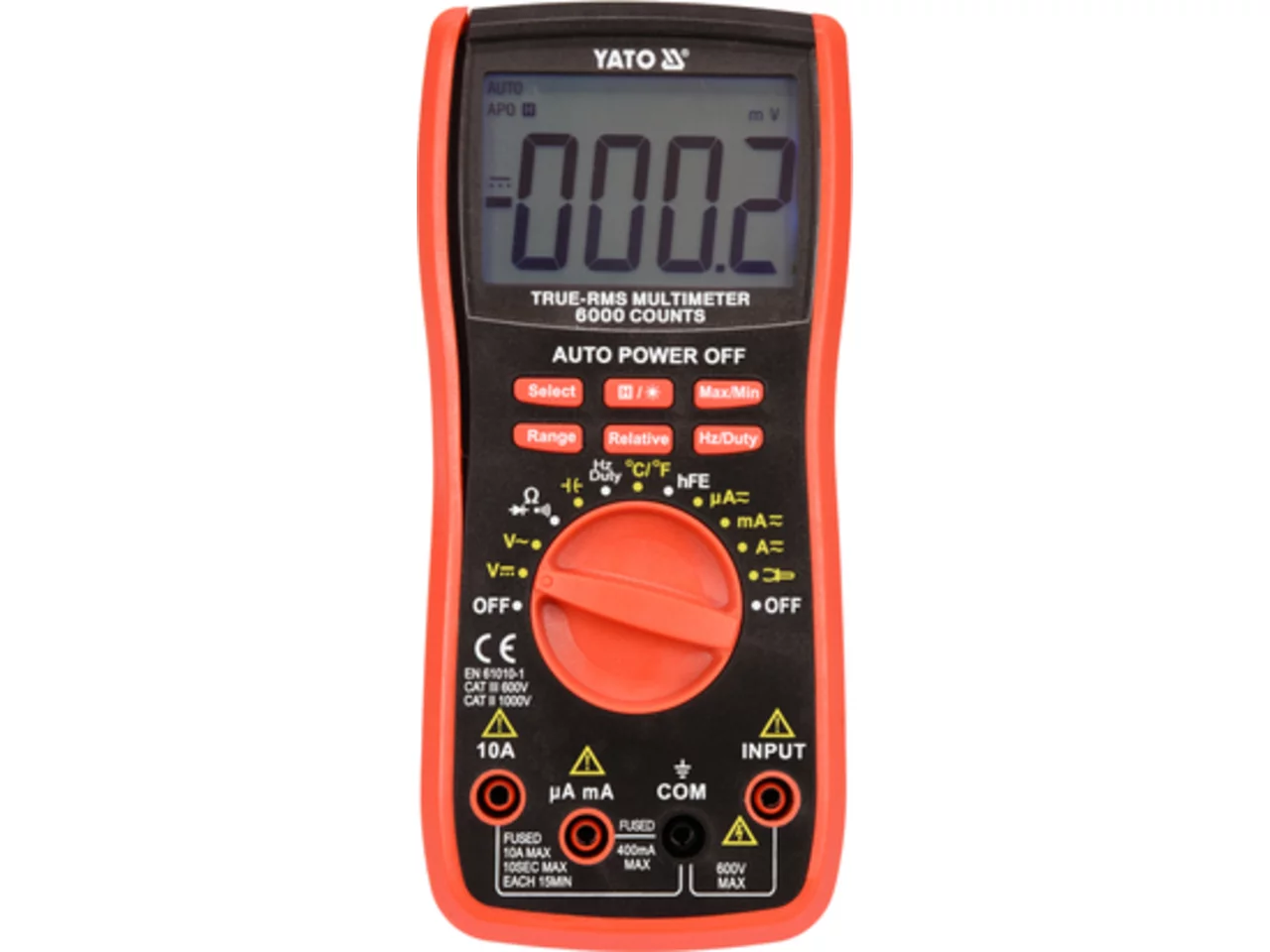

Univerzálny merací prístroj YT-73085 s funkciou TRUE RMS a automatickým rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé elektrické merania. Okrem rýchlosti jeho prevádzky je jeho nespornou výhodou možnosť použitia ďalšieho príslušenstva v podobe meracích klieští, napr. modelu YT-73090 na meranie vysokých prúdov.

Základné merania:

• Meranie striedavého napätia: 0-600 V, SKUTOČNÁ EFEKTÍVNA HODNOTA
• Meranie jednosmerného napätia: 0-600 V, JEDNOSMERNÉ NAPÄTIE
• meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-10 A, TRUE RMS
• Meranie jednosmerného prúdu: jednosmerný prúd D.C. 0-10 A
• meranie odporu: 0-60 MΩ
• test diód:IF 0,8 mA,UR 3,3 V
• test spojitosti obvodu: 0-100 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-60 mF
• meranie frekvencie: 0-10 Mhz
• meranie teploty: -40 až 1370 °C
• meranie faktora naplnenia: 0,1-99%
• test hFe tranzistorov: 0-1000, odnímateľný merací adaptér

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého napätia. Výpočet pre výsledok merania: 235 V

• Presnosť merania meracieho prístroja YT-73085 pre tento rozsah je : ±(1% + 8), rozlíšenie 0,1 V
• výpočet vzorca chyby merania: (výsledok merania x 1 %) + 8 x rozlíšenie
• výpočet: (235 x 1 %) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V

Skutočný výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 3,15 V

• Skutočný výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,126 V
• Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 12,5 %: 8 A = 8 ± 0,3 A

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode nachádzajú spínané napájacie zdroje, pohony motorových meničov, zariadenia HVAC atď.
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym nastavením rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok známej hodnoty, napr. série rezistorov. Manuálne nastavenie rozsahu značne skráti čas takýchto meraní.
• SELECT - zmena režimu merania, napr. zmena z merania odporu na testovanie diódy alebo testovanie spojitosti obvodu.
• RELATIVE - použitie tejto funkcie počas merania vynuluje displej a za referenčnú úroveň sa považuje hodnota zobrazená pred displejom. Pri ďalšom meraní sa zobrazí rozdiel medzi nameranou hodnotou a zachovanou referenčnou hodnotou
• HZ/Duty - keď je gombík nastavený na meranie frekvencie, tlačidlo zmení nastavenie na meranie činiteľa naplnenia/pracovného cyklu
• DATA HOLD [H] - zachovanie aktuálne nameranej hodnoty na displeji
• MAX/MIN - zachová na displeji maximálnu alebo minimálnu hodnotu z aktuálneho merania

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 5999
• podsvietenie displeja
• zvukový signál pri skúške spojitosti obvodu pre odpory pod 50 Ω
• možnosť samostatného zapnutia testov diód a kontinuity

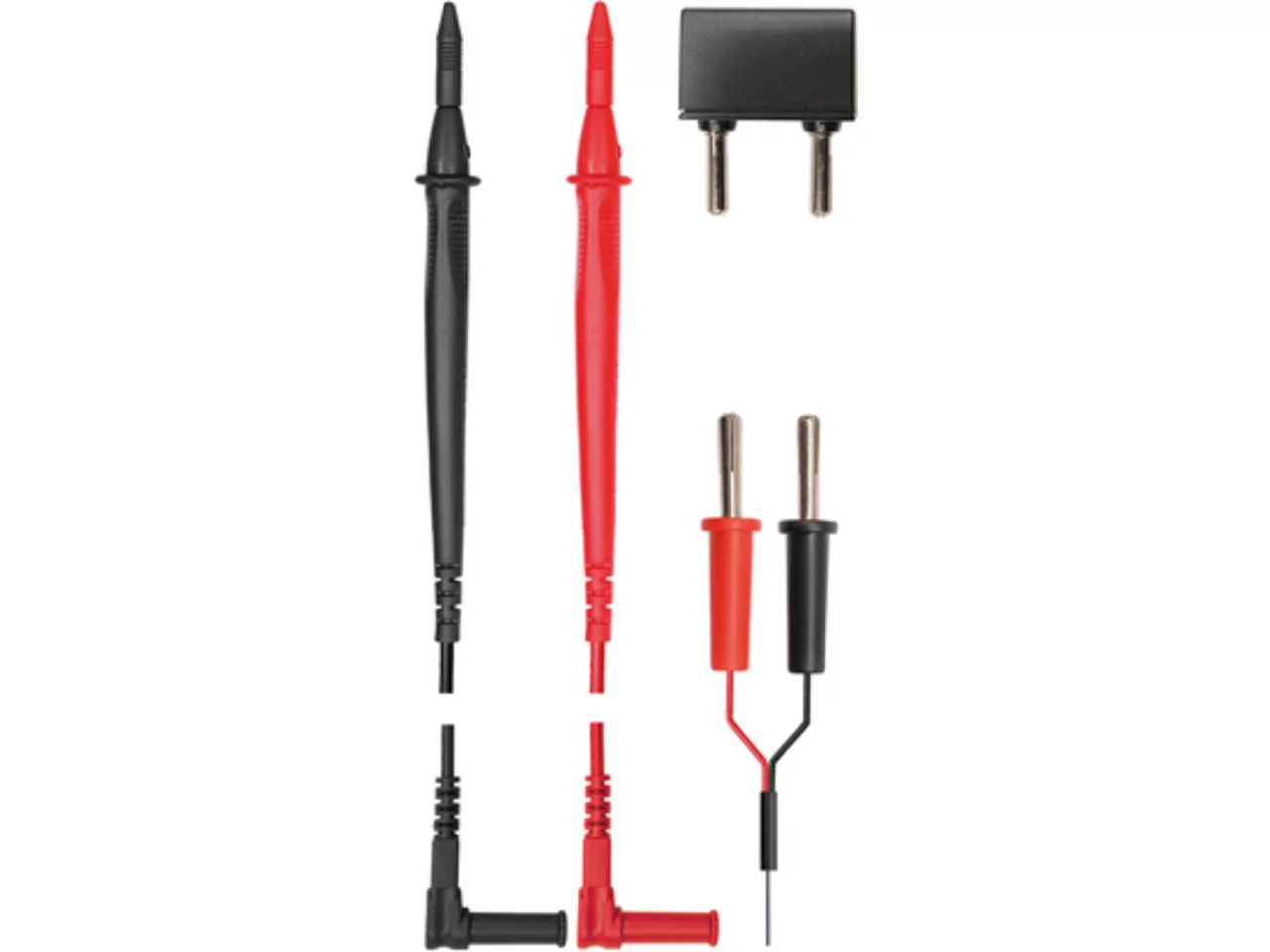

• testovacie sondy, teplotná sonda, adaptér na testovanie tranzistorov sú súčasťou dodávky
• konštrukcia s ochranou proti preťaženiu
• kryt z ABS plastu + tzv. puzdro, t. j. gumový kryt chrániaci merací prístroj pred mechanickým poškodením
• magnetický prívesok umožňuje pripevnenie merača na kovový povrch, napr. na kapotu auta
• automatické vypnutie merača po 15 minútach
• indikátor slabej batérie
• napájanie: 9 V batéria (6F22)
