MULTIFUNKČNÝ DIGITÁLNY METER
Máte otázku k tomuto produktu? Vyplňte nasledovný formulár a radi Vám odpovieme.

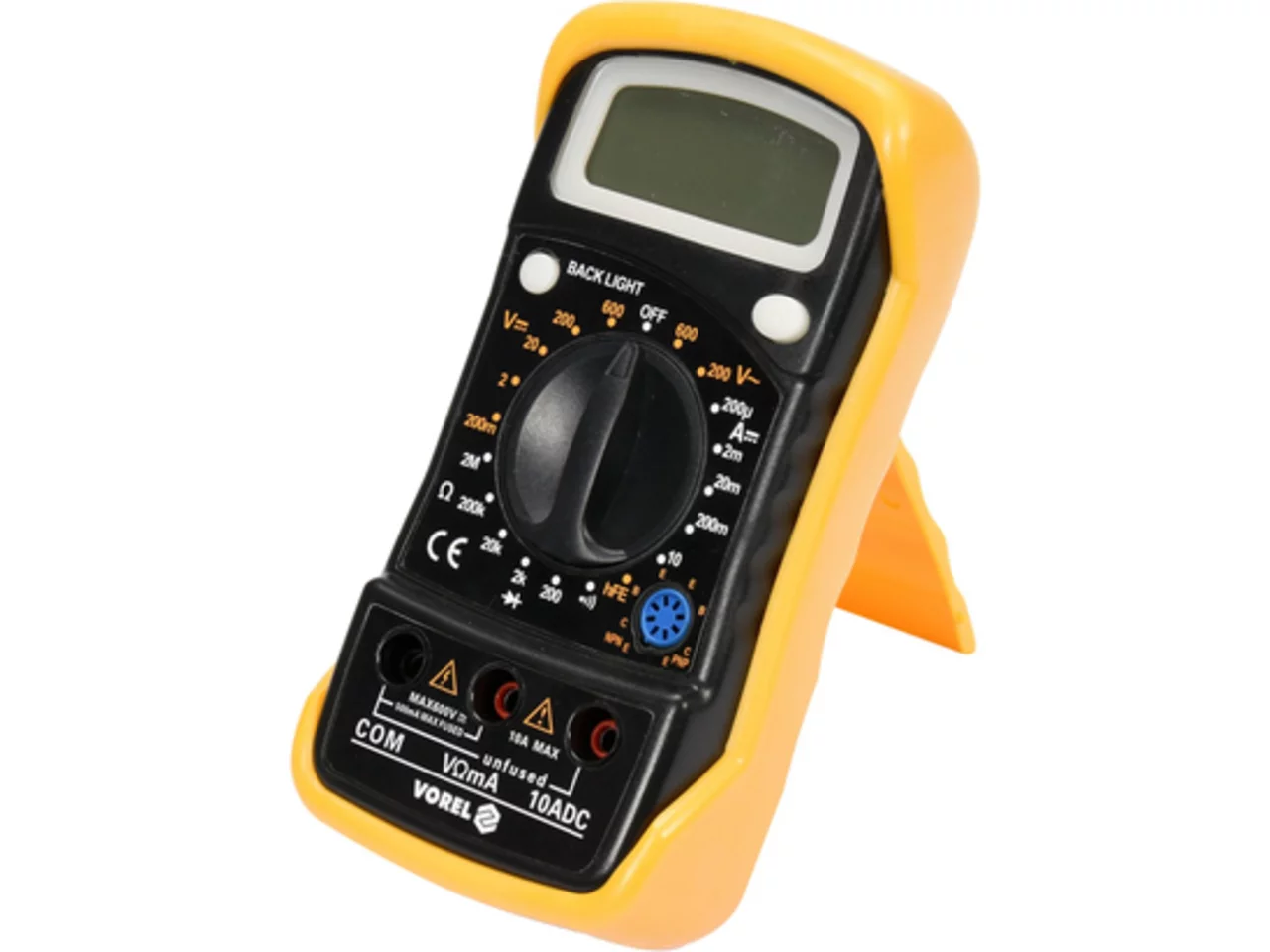

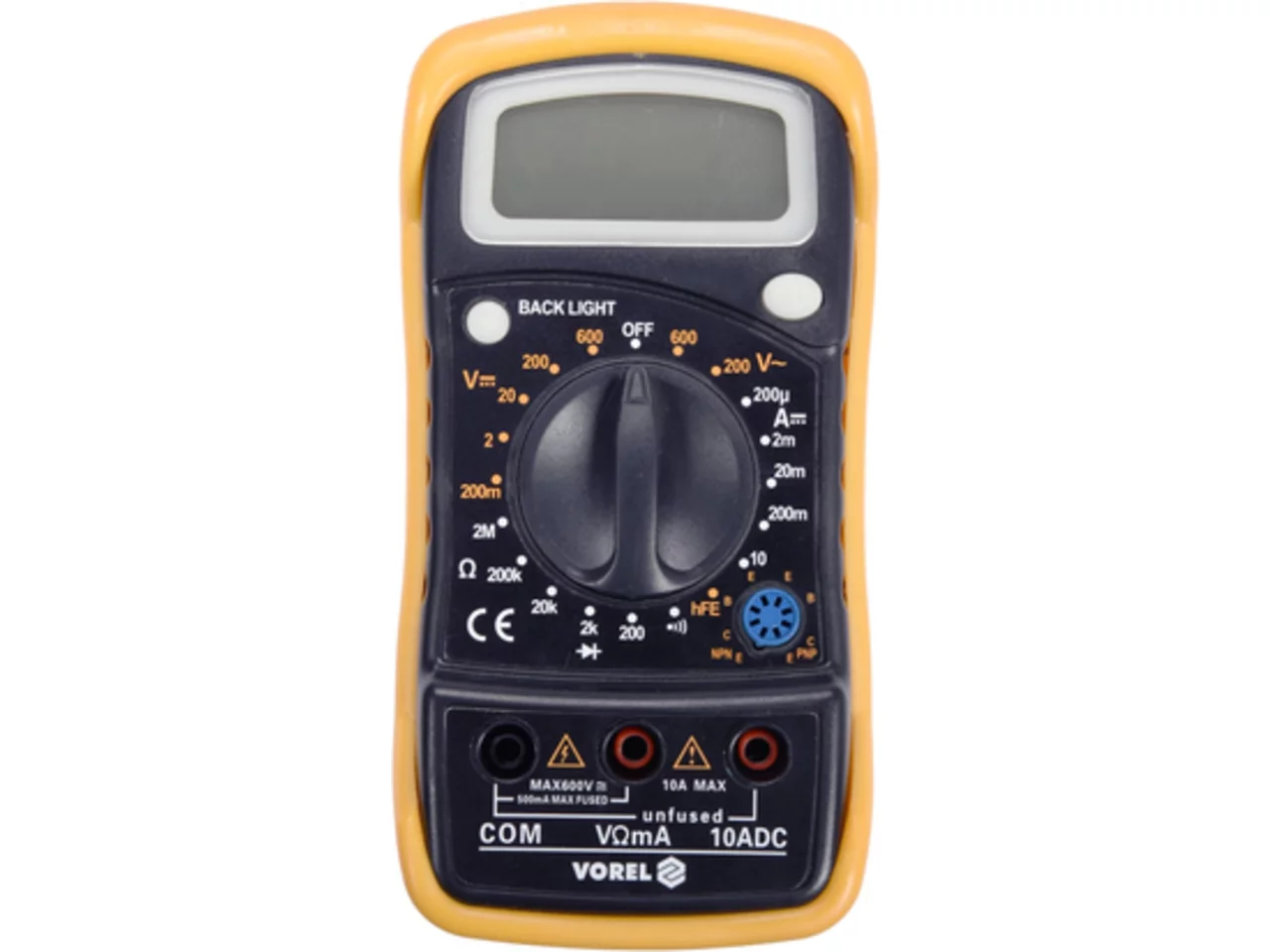

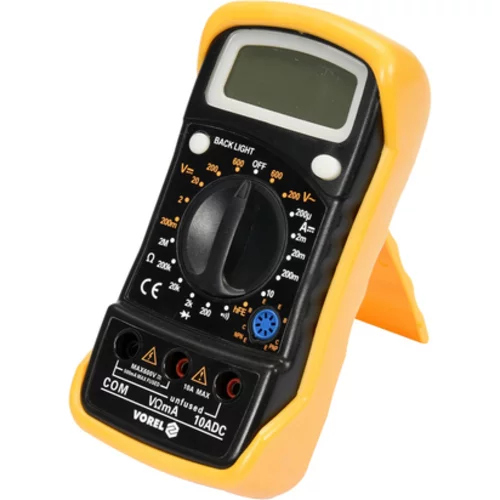

Univerzálny merací prístroj 81773 s manuálnym rozsahom pre každé meranie umožňuje vykonávať základné a pokročilé elektrické merania. Dodatočnú ochranu proti mechanickému poškodeniu zabezpečuje tzv. puzdro - t. j. gumový kryt natiahnutý na puzdro prístroja.
Základné merania:
- Meranie striedavého napätia: 0-600 V.
- Meranie jednosmerného napätia: DC 0-600 V
- Meranie jednosmerného prúdu: DC 0-10 A
- meranie odporu: 0-2 MΩ
- test diód:IF 1 mA,UR 1,5 V
- test spojitosti obvodu: 0-100 Ω
Ďalšie merania:
- test tranzistora: 0-1000, zabudovaná meracia zásuvka
Presnosť merania:
Príklad určenia presnosti pre meranie striedavého napätia. Výpočet výsledku merania: 235 V
- Presnosť merania meracieho prístroja 81773 pre tento rozsah je: ±(2 % + 10), rozlíšenie 1 V
- Výpočet vzorca chyby merania: (výsledok merania x 2 %) + 10 x rozlíšenie
- výpočet: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V
Výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 14,7 V*
- Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,146 V
Tabuľku s rozlíšením a presnosťou pre príslušné meranie nájdete v návode na obsluhu.
*Merací prístroj 81773 nemá funkciu merania skutočnej efektívnej hodnoty, preto je uvedený výsledok vecne správny len pre skutočnú sínusoidu.
Zabudované funkcie:
- DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji
Ďalšie informácie:
- LCD displej, maximálny zobrazený výsledok: 1999

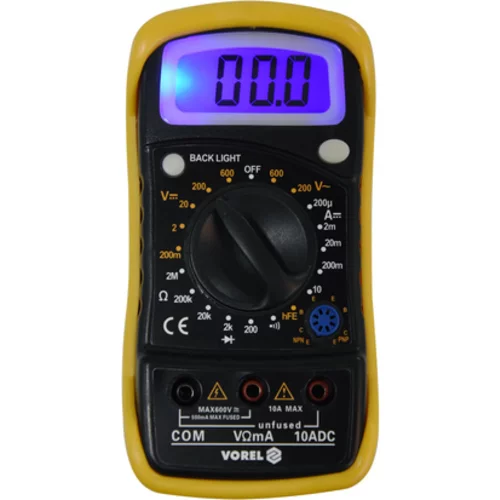

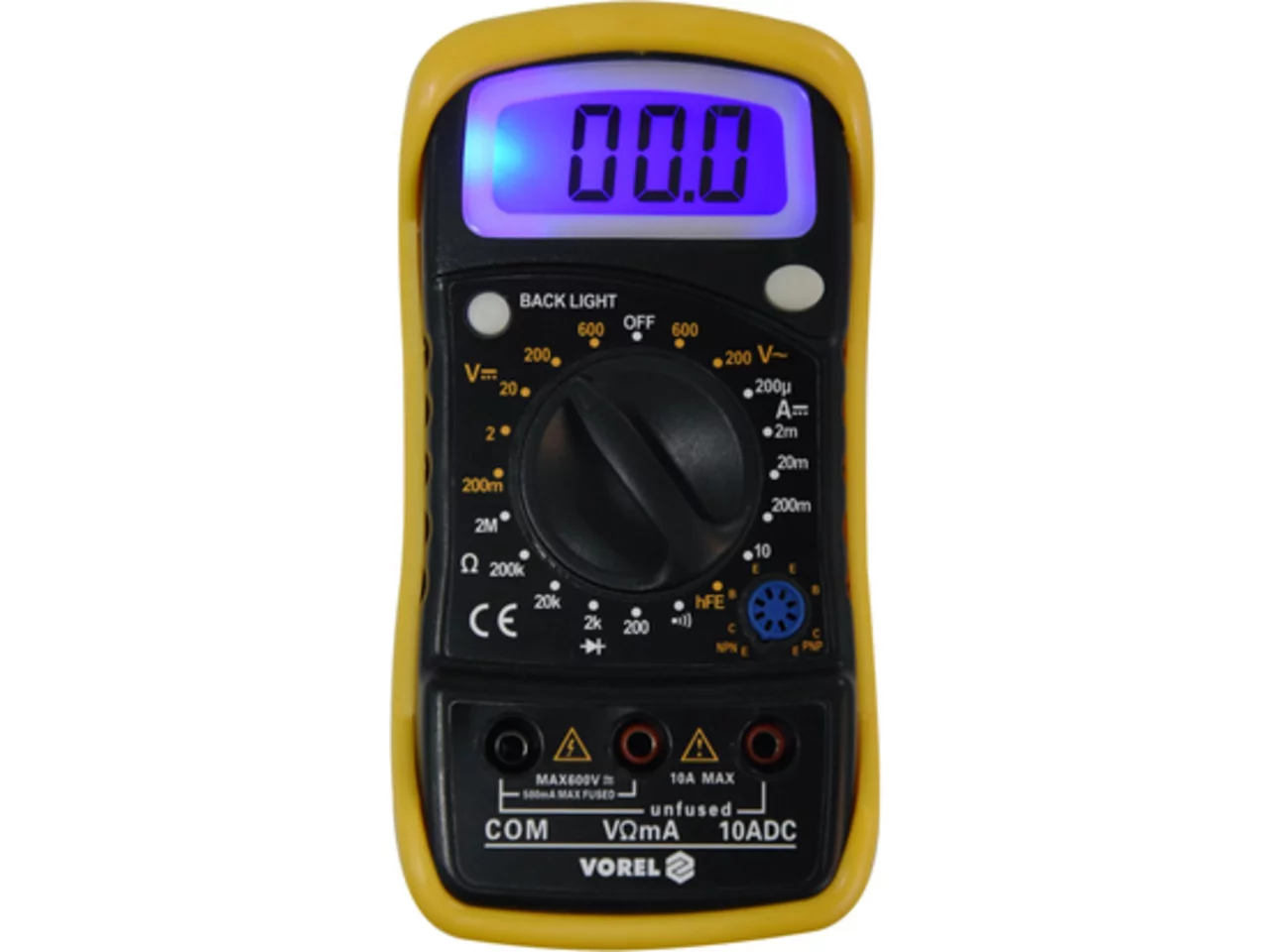

- podsvietenie displeja
- akustický signál pri skúške spojitosti pre odpory pod 30 Ω

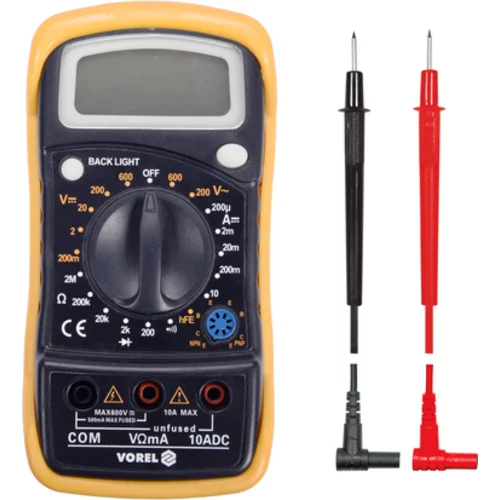

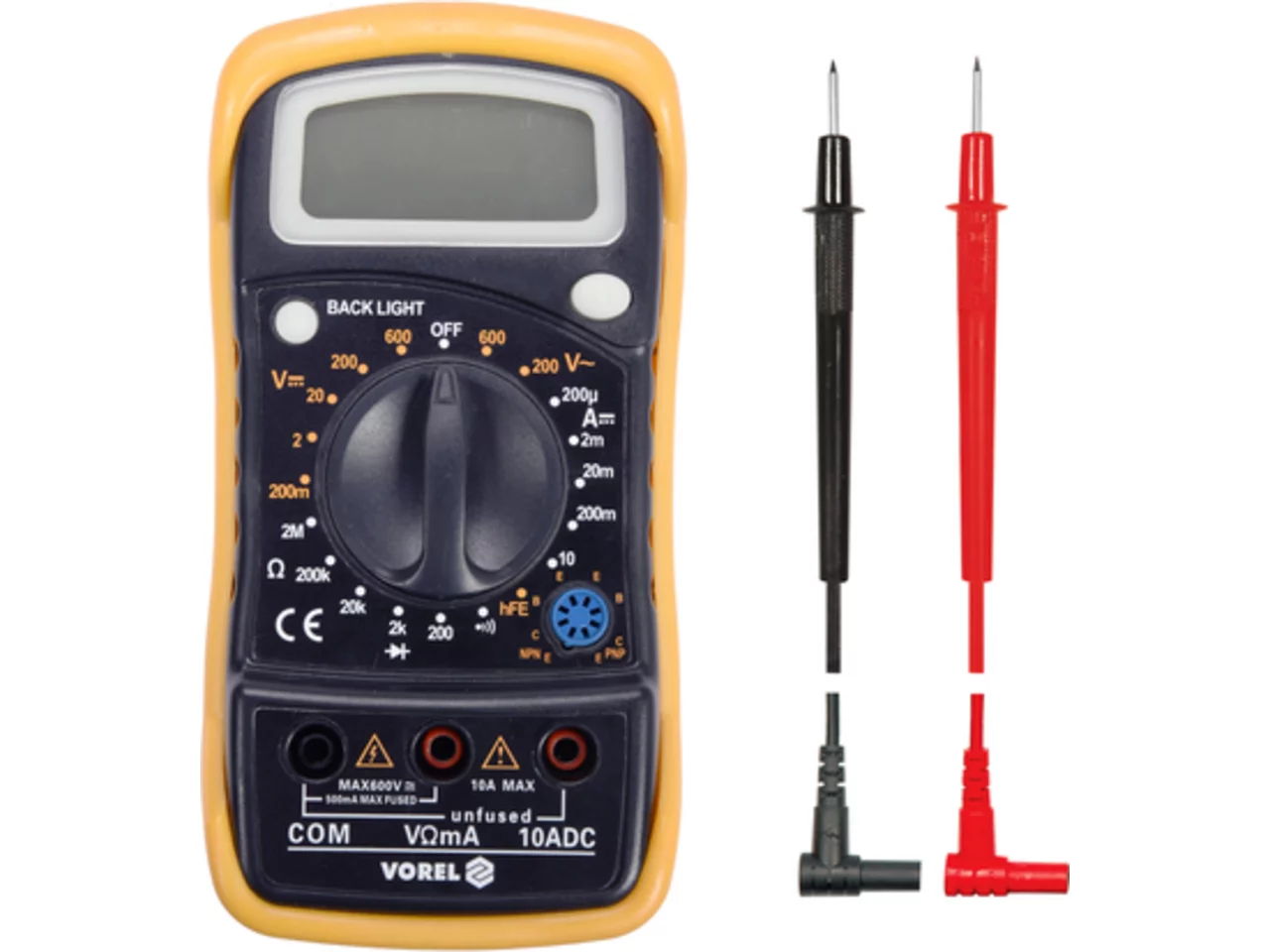

- meracie sondy sú súčasťou dodávky
- konštrukcia s ochranou proti preťaženiu, 10 A meracia zásuvka bez poistky
- kryt z ABS plastu + tzv. puzdro, t. j. gumový kryt chrániaci merací prístroj pred mechanickým poškodením
- indikátor slabej batérie
- napájanie: 9 V (6F22) batéria
Pozor!
V prípade merania neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou gombíka je potrebné vykonávať merania postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja.
| Značka | Vorel |
| Séria | GRF |
| meranie striedavého napätia | 0-600 V a.c. |
| Meranie jednosmerného napätia | 0-600 V d.c. |
| Jednosmerný prúd | 0-10 A |
| Meranie odporu | 0-2 MΩ |
| Pomiar hFe tranzystora | PNP, NPN |
| Skúška kontinuity obvodu | 0-100 Ω |
| Test vodivosti | áno |
| Test diód | áno |
| Zadržanie údajov | áno |
| Materiál | ABS |
| LED podsvietenie | áno |
| Zvukový signál | áno |
| Napájanie | batéria |
| Typ akumulátora | 9V; 6F22 |
| Aplikácia | elektrický |
| Symbol | 81773 |
