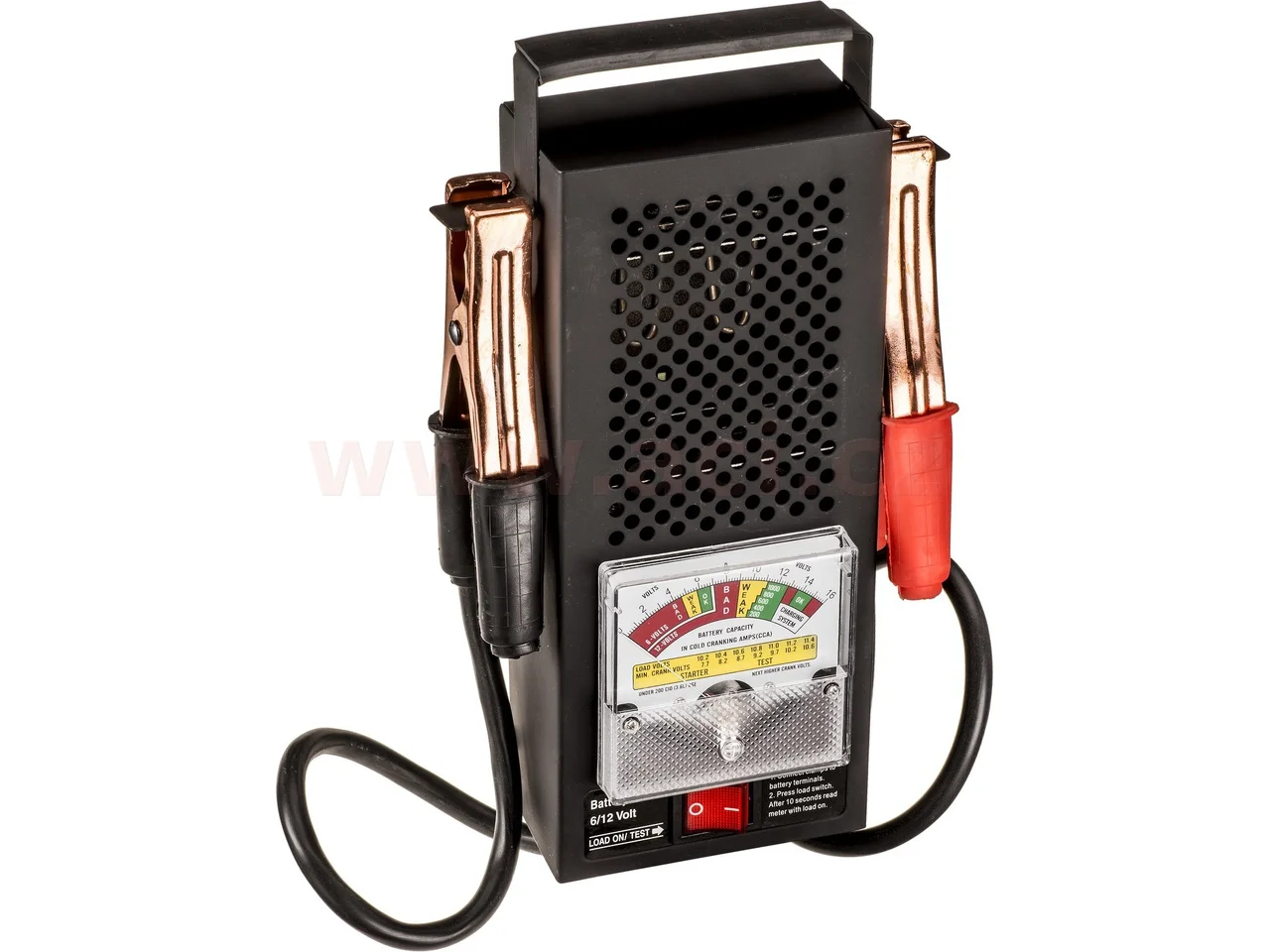

Tester batérií 6/12 V ACI analógový

Tester je určený na meranie 6 V a 12 V batérií od 200 CCA do 1000 CCA (štartovací prúd).

Postup pri teste batérie:
Pripojte tester k batérii. Červené svorky na plusový pól batérie, čierne na mínusový pól batérie. Zatlačte prepínač do polohy 1 na desať sekúnd. Nikdy nedržte toto tlačidlo dlhšie ako 10 sekúnd – mohlo by dôjsť k poškodeniu testera!
Výsledok merania sa odčíta na ručnom meradle. Kapacita batérie závisí na okolitom teplomere. Pri teplotách pod bodom mrazu sa kapacita výrazne znižuje.

Výsledky:

• Stav batérie je správny – ukazovateľ je v zelenom poli. Batéria je v poriadku, je možné ju dobiť. Stav batérie je možné ďalej zistiť hustomerom (nie je súčasťou dodávky).
  Rozsah zeleného poľa je odstupňovaný podľa štartovacieho prúdu (od 200 do 1000CCA). Stav batérie je potrebné odčítať podľa príslušného štartovacieho prúdu tejto batérie.
• B Kapacita batérie nie je úplne na 100%. Ukazovateľ sa pohybuje v žltom poli WEAK. Rozsah žltého poľa je odstupňovaný podľa štartovacieho prúdu (od 200 do 1000 CCA).
  Stav batérie je potrebné odčítať podľa príslušného štartovacieho prúdu tejto batérie.
• Kapacita batérie je nedostatočná – Ukazovateľ sa pohybuje v červenom poli BAD. V tomto prípade je batéria buď chybná alebo nedostatočne nabitá.
  Na zistenie, v akom stave je batéria, je potrebné použiť hustomer. Ak je hustota elektrolytu nad 1,225 g/cm2, batéria je chybná. Pri hodnote nižšej ako 1,225 g/cm2 je možné batériu dobiť a opätovne otestovať.
• D Podobným spôsobom je možné odčítať stav batérie s napätím 6 V. Sekcia pre 6 V batérie sa nachádza v ľavej časti merača.

Postup pri teste nabíjacieho systému vozidla:

• 1. Naštartujte motor a nechajte ho bežať v otáčkach 1200 až 1500 ot/min, kým nedosiahne bežnú pracovnú teplotu.
• Pozor: nepristupujte k pohybujúcim sa častiam motora!
• 2. Tester batérie pripojte k batérii rovnakým spôsobom, ako pri teste batérie. Stlačte tlačidlo a počkajte 10 sekúnd.
• 3. Odčítajte stav batérie z meradla nad nápisom CHARGING SYSTEM. Ak sa ukazovateľ pohybuje v červenom poli (pri napätí menšom ako 12,8 V alebo vyššom ako 15,0 V – vozidlo buď nedobíja, alebo prebíja pripojenú batériu).
• 4. Ak je ukazovateľ v zelenom poli, dobíjací systém je v poriadku.

Postup pri teste štartéra vozidla:

• 1. Pred testovaním štartéra vozidla sa uistite, že batéria je nabitá na 100 %.
• 2. Odpojte systém zapaľovania, aby motor nenaštartoval.
• 3. Zapnite štartér a odčítajte napätie.
• 4. Ak voltmeter ukáže 9 V alebo menej, štartér príliš zaťažuje batériu alebo kapacita batérie je nedostatočná pre správnu funkciu štartéra.
