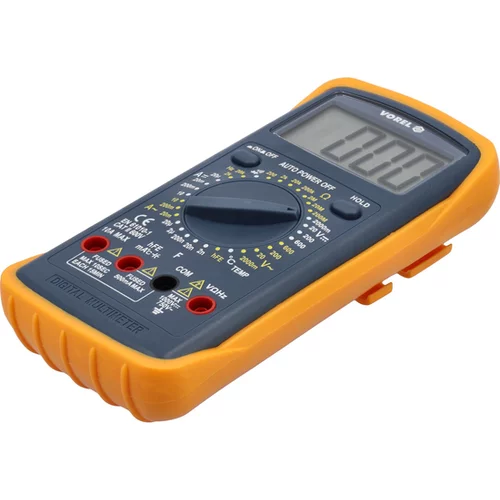

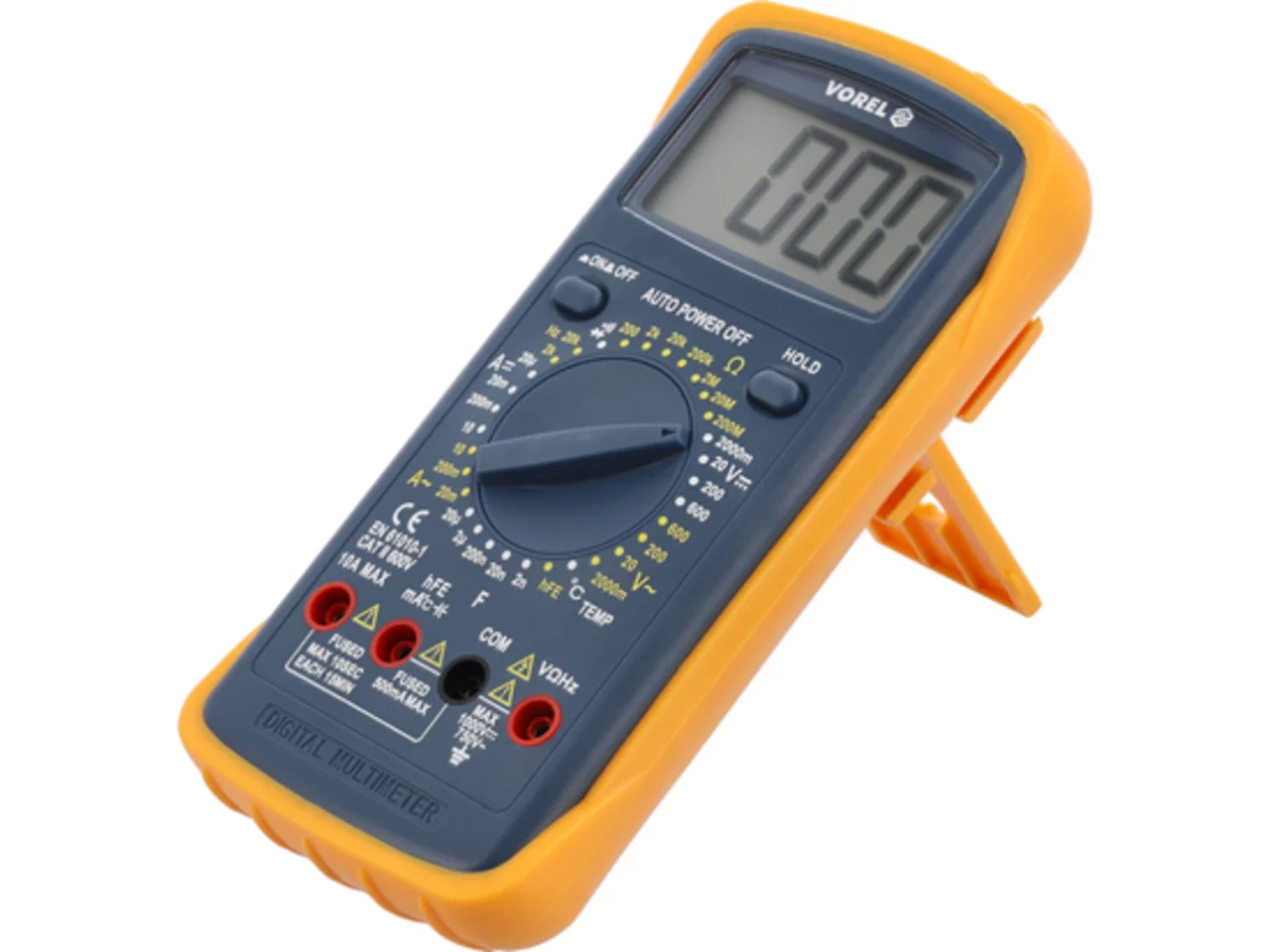

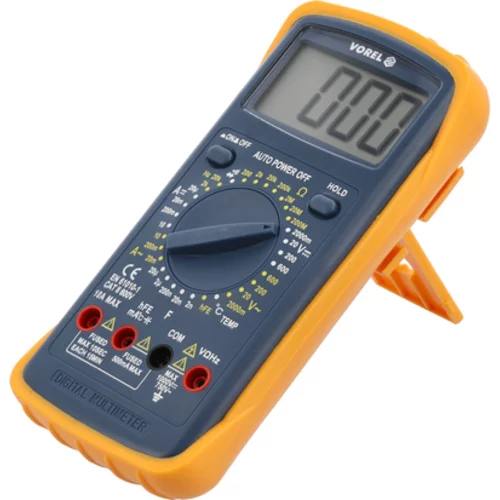

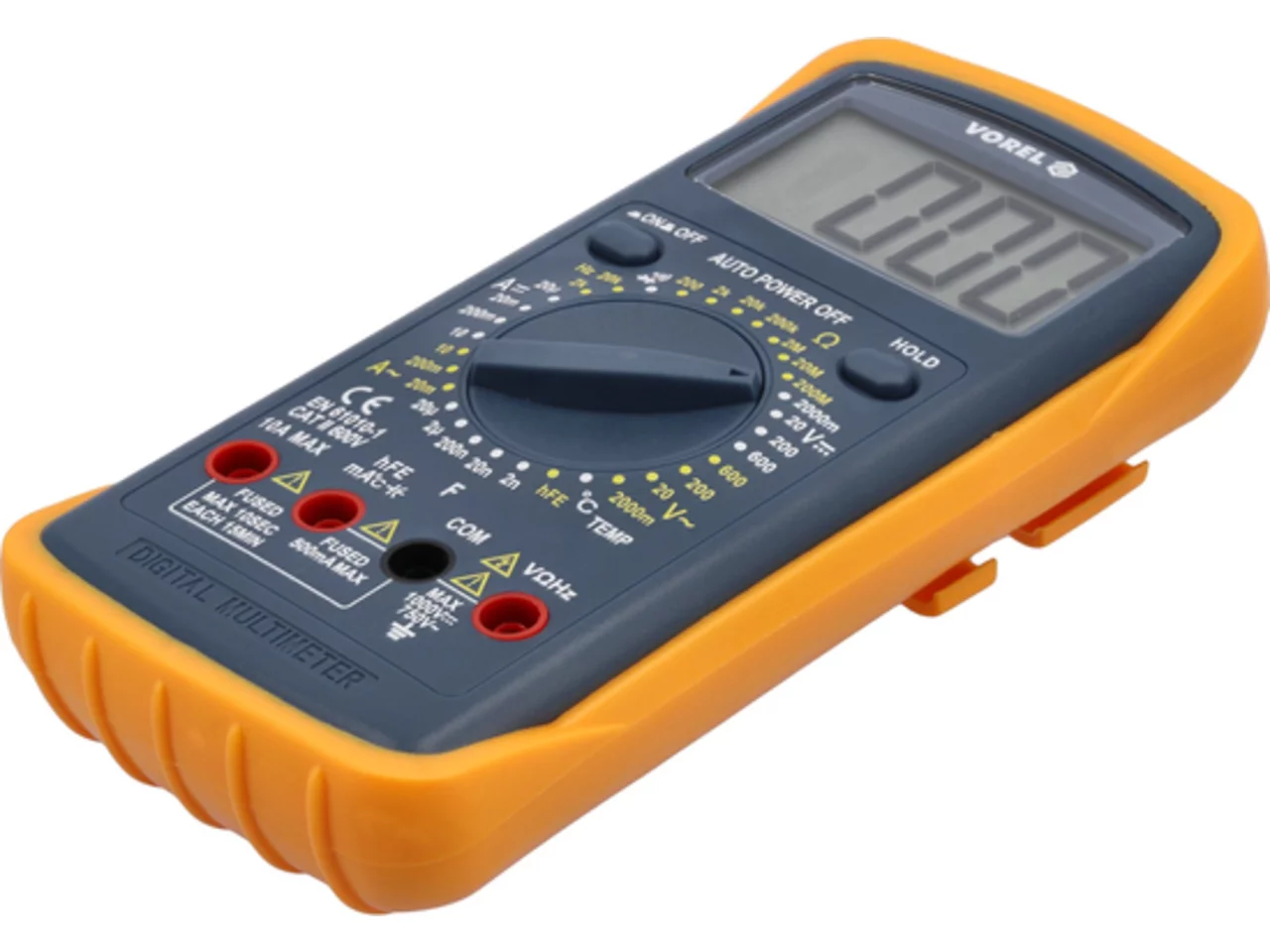

UNIVERZÁLNY DIGITÁLNY METER

Univerzálny merací prístroj 81784 s manuálnym rozsahom umožňuje vykonávať základné aj pokročilé elektrické merania. Vstavané dodatočné meracie zásuvky uľahčujú meranie napr. kondenzátorov a tranzistorov. Ďalšou ochranou pred mechanickým poškodením je tzv. holster - gumený obal natiahnutý na telo prístroja.

Základné merania:

• meranie striedavého napätia: A.C. 0-600 V
• meranie stejného napätia: D.C. 0-600 V
• meranie prúdu striedavého: A.C. 0-10 A
• meranie prúdu stejného: D.C. 0-10 A
• meranie odporu: 0-200 MΩ
• test diódy: IF 1 mA, UR 2,8 V
• test kontinuity obvodu: 0-30 Ω

Dodatočné merania:

• meranie kapacity kondenzátora: 0-20 μF
• meranie frekvencie: 0-20 kHz
• meranie teploty: -40 do 400 °C
• test tranzistorov hFe: 0-1000, vstavaná meracia zásuvka

Presnosť merania:

Príklad výpočtu presnosti pre meranie striedavého prúdu AC. Výpočet pre výsledok merania: 235 V

• presnosť meracieho prístroja 81784 pre tento rozsah je: ±(1,2% + 5), rozlíšenie 1 V
• výpočet chyby merania vzorec: (výsledok merania x 1,2%) + 5 x rozlíšenie
• výpočet: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Výsledok s ohľadom na chybu merania pre ukazovateľ 235 V = 235 ± 7,82 V*

• výsledok s ohľadom na chybu merania pre ukazovateľ merania stejného napätia: 12 V = 12 ± 0,08 V
• výsledok s ohľadom na chybu merania pre ukazovateľ merania prúdu striedavého: 8 A = 8 ± 0,26 A*

Tabuľka s rozlíšením a presnosťou pre dané meranie nájdete v návode na použitie.

*Merací prístroj 81784 nemá funkciu merania true rms, preto uvedený výsledok je reálna efektívna hodnota napätia AC len pre správny sinusový priebeh.

Dodatočné informácie:

• displej LCD, maximálny zobrazovaný výsledok: 1999
• zvukový signál pri teste kontinuity obvodu pre odpor pod 30 Ω
• automatické prepínanie testu diódy na test kontinuity pri odporu obvodu pod 30 Ω (nie je možné nastaviť merací prístroj len na test diódy)

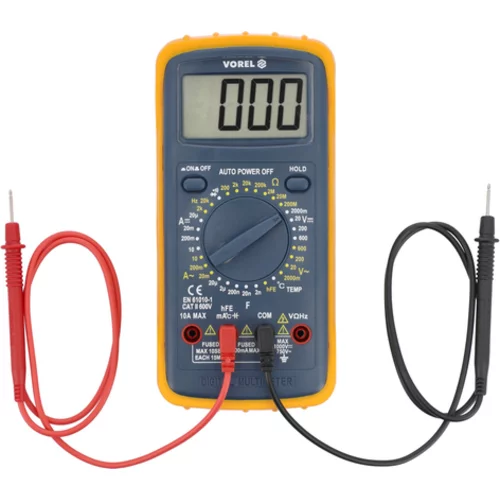

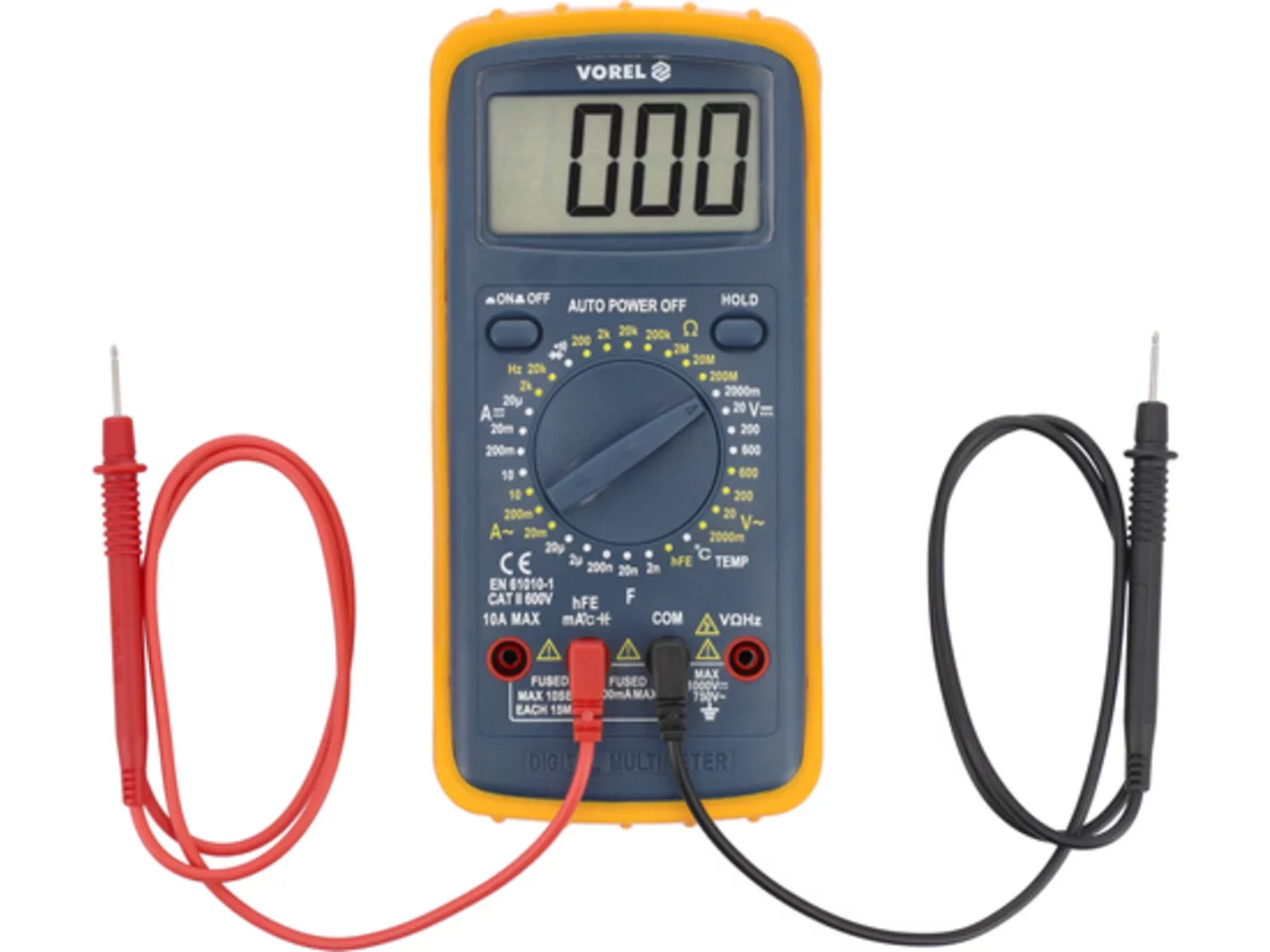

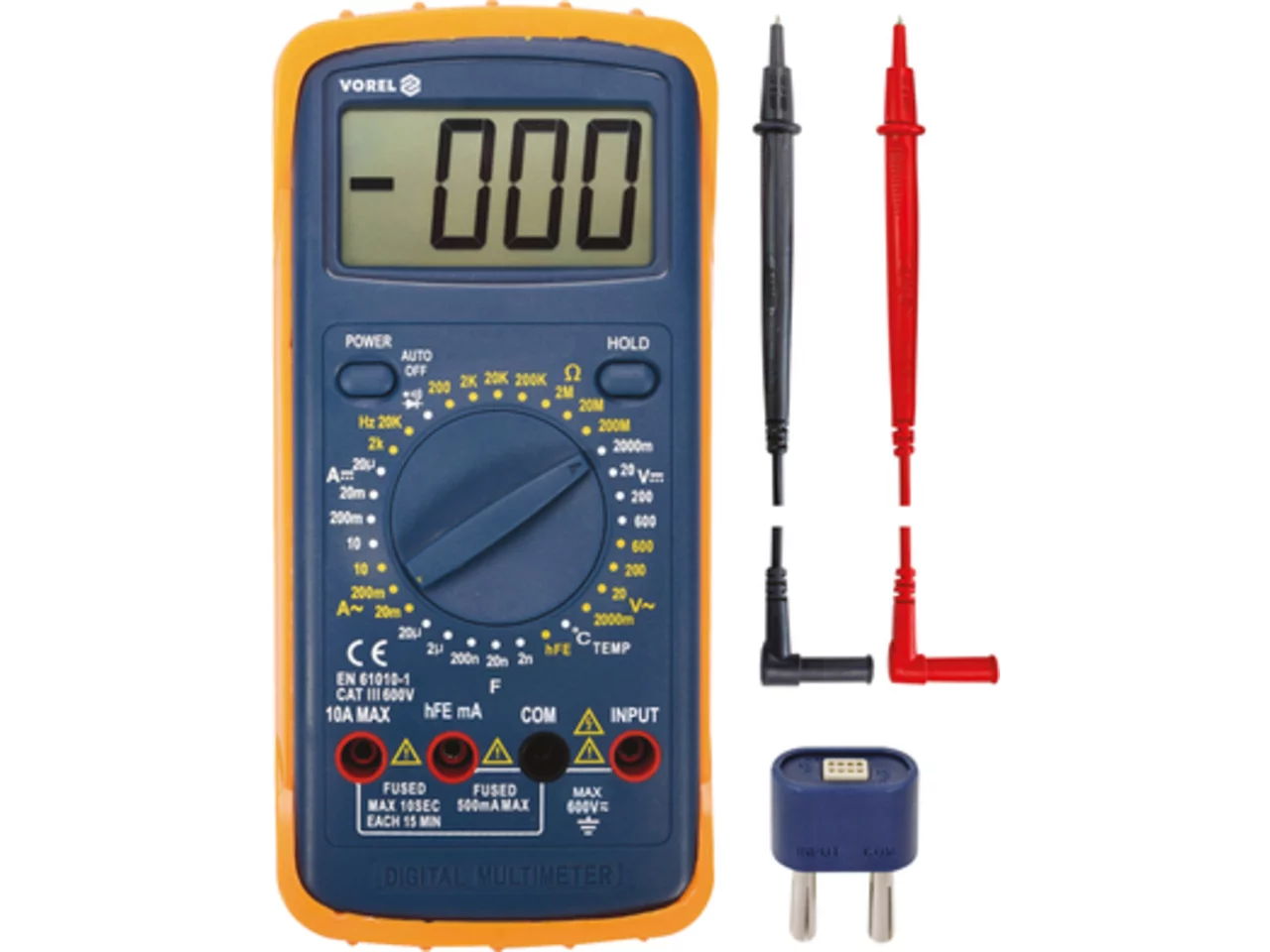

• súčasťou sú sondy pre meranie, sonda pre meranie teploty
• konštrukcia s ochranou pred preťažením
• telová konštrukcia z ABS + tzv. holster, teda gumený obal chrániaci merací prístroj pred mechanickým poškodením
• automatické vypnutie meracieho prístroja
• indikátor nízkej úrovne batérie
• napájanie: batéria 9 V (6F22)

Vizuálny opis:

Pozor!

Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym prepínaním rozsahu pomocou otočného gombíka je potrebné postupovať postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok - inak hrozí poškodenie prístroja.
